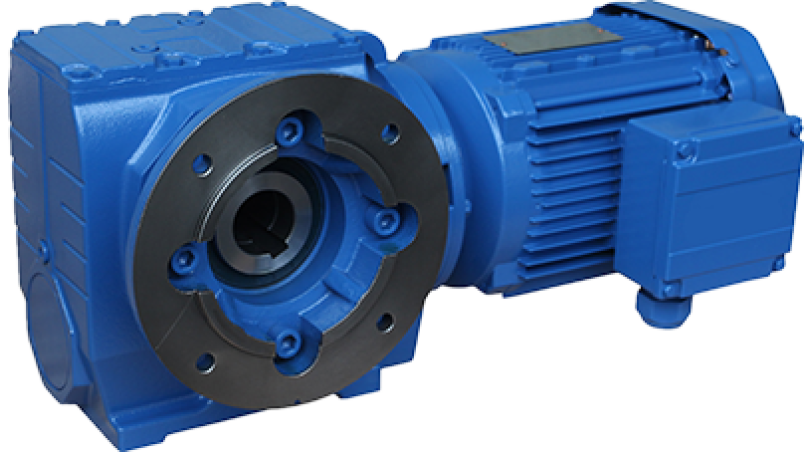

S系列斜齿蜗轮蜗杆减速机

一、概述：

" 1、该系列减速机在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结构方案。传动比划分细，范围广，组合机型可以形成很大的传动比。满足不同的使用工况，性能优越。

2、该系列采用整体式铸造箱体,箱体结构刚度好,易于提高轴的强度和轴承寿命。该系列关键零部件采用了高抗磨材料，并经过特种热处理，具有加工精度高，传动平稳、体积小承载能力大、寿命长等特点。

3、可用于正、反转，承受较大的径向载荷，可承受不大于径向力10％的轴向载荷。多应用于冶金、污水处理、化工、制药等行业。"

二、特点：

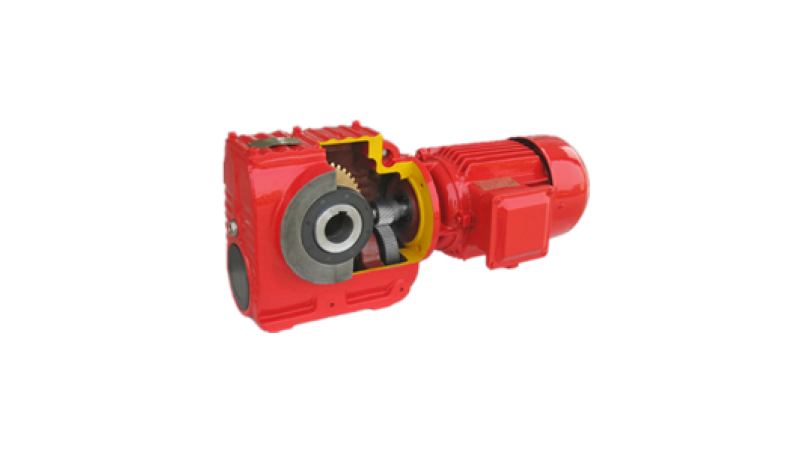

1、该系列输出轴垂直于输入轴，传动部分由斜齿轮和蜗轮蜗杆构成。

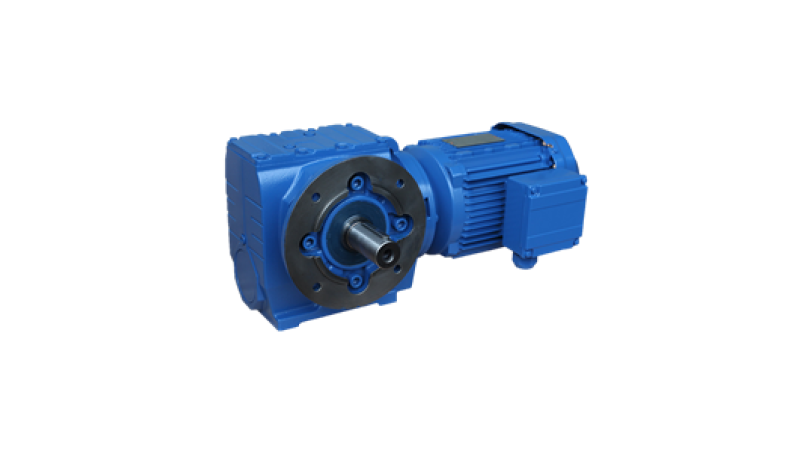

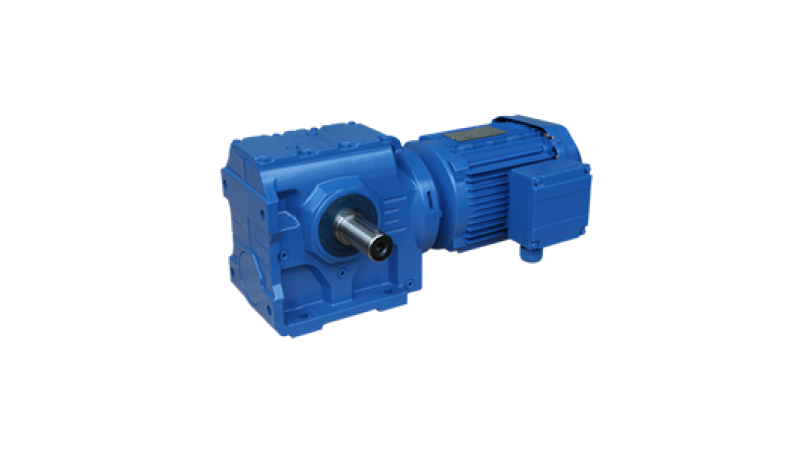

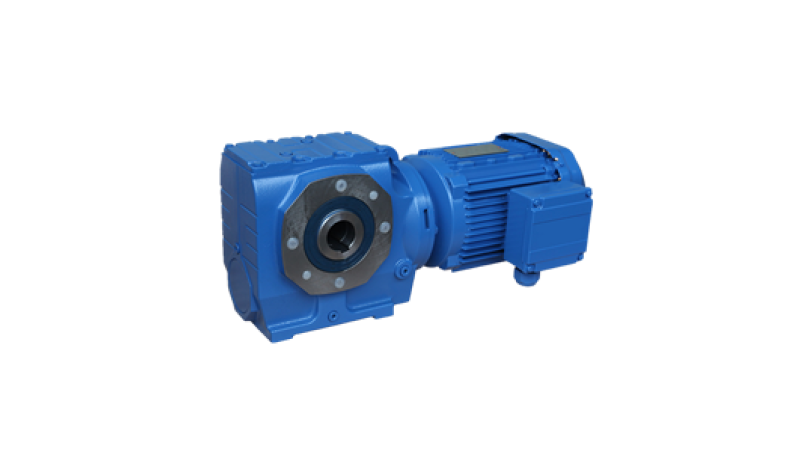

2、安装方式：底脚轴伸式安装(S型)、B5法兰轴伸式安装（SF型）、空心轴式安装（SA型）、法兰空心轴式安装（SAF型）、B14法兰空心轴式安装（SAZ型）、带防转臂空心轴式安装（SAT型）。安装位置不受限制，易于选择。

3、减速比7.5-69.39是77% ;70.43-288是62% ;S/R组合式是57%。

4、噪声低：减速机主要零部件都经过精密加工，并通过精心组装和测试，因而减速机噪声较低。

5、使用寿命长：在正确选型（包括选用适当的使用系数）和正常使用维护的条件下，蜗轮部分的使用寿命不低于10000小时，其它（除易损件外）的主要零部件寿命一般不低于20000小时。易损件包括润滑油、油封以及轴承。

三、减速机的型号及相关参数：
