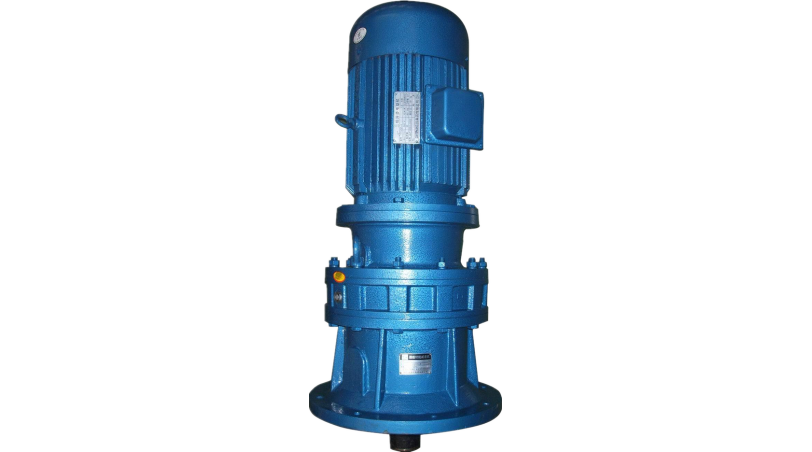

Bộ giảm tốc chong chóng cycloidal dòng XB

I. Tổng quan:

" 1. Sản phẩm này là một máy móc truyền động áp dụng nguyên lý truyền hành tinh chênh lệch răng nhỏ KHV và chia lưới răng chốt cycloidal. Nó được sử dụng rộng rãi trong in và nhuộm dệt, thực phẩm công nghiệp nhẹ, dược phẩm, máy móc thực phẩm, khai thác luyện kim, công nghiệp hóa dầu, nâng hạ và các thiết bị vận chuyển và truyền động và giảm tốc trong máy móc xây dựng và các lĩnh vực khác.

2. Toàn bộ thiết bị truyền dẫn của sản phẩm này có thể được chia thành ba phần: phần đầu vào, phần giảm tốc và phần đầu ra. Theo hình thức cấu trúc, nó được chia thành bốn loại: loại ngang, loại trục kép dọc và loại ghép trực tiếp. Thiết kế hợp lý, bảo trì thuận tiện, tháo lắp và lắp đặt dễ dàng, số lượng bộ phận và bôi trơn đơn giản khiến bộ giảm tốc bánh xích tròn được người dùng tin tưởng sâu sắc. "

2. Tính năng:

1. Tỷ số truyền lớn: tỷ số truyền là 6 đến 87 khi giảm tốc, tỷ số truyền là 99 đến 7569 khi giảm tốc độ thứ hai và tỷ số truyền là 5841 đến 658503 khi giảm tốc độ thứ ba.

2. Hiệu suất truyền cao: Do ​​các bộ phận chia lưới của sản phẩm này áp dụng chia lưới cuộn nên hiệu suất trung bình có thể đạt hơn 90%.

3. Kích thước nhỏ và trọng lượng nhẹ: Vì nó không chỉ áp dụng nguyên lý truyền hành tinh nên trục đầu vào và trục đầu ra nằm trên cùng một trục mà còn có tính năng đặc biệt là được kết nối trực tiếp với động cơ nên sản phẩm này có một cấu trúc nhỏ gọn, kích thước nhỏ và trọng lượng nhẹ.

4. Các bộ phận chia lưới truyền động chính của sản phẩm này được làm bằng thép chịu lực đã được tôi (HRC58-62) để có độ bền cao, một số tiếp điểm truyền động sử dụng ma sát lăn nên có tuổi thọ cao.

5. Sản phẩm này có khả năng quá tải mạnh, chống va đập, mô men quán tính nhỏ, thích hợp cho việc khởi động thường xuyên và quay tiến và lùi.

3. Model và cách biểu diễn bộ giảm tốc:

Bảng so sánh mô hình giảm tốc chong chóng cycloidal
