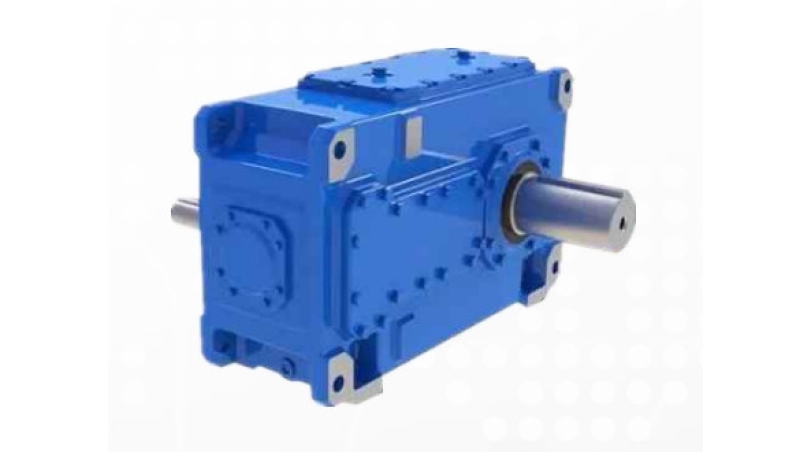

Hộp số trục song song dòng H

I. Tổng quan:

1. Dòng sản phẩm này áp dụng thiết kế mô-đun cao để đạt được các hộp vạn năng có trục song song, trục trực giao, loại dọc và ngang.Các loại bộ phận được giảm bớt và các thông số kỹ thuật và mô hình được tăng lên. Công suất truyền tải lớn và độ tin cậy vận hành cao.

2. Dòng sản phẩm này có phương pháp lắp đặt linh hoạt, có thể lắp đặt theo chiều ngang, chiều dọc hoặc các dạng khác tùy theo yêu cầu của người dùng. Làm ơn hỏi.

3. Trong các điều kiện lựa chọn chính xác (bao gồm lựa chọn các hệ số dịch vụ phù hợp) và sử dụng và bảo trì thông thường, tuổi thọ của các bộ phận chính của bộ giảm tốc (trừ các bộ phận bị mòn) thường không dưới 50.000 giờ. Các bộ phận bị mài mòn bao gồm dầu bôi trơn, phớt dầu và vòng bi.

II. Tính năng:

1. Dòng sản phẩm này có thông số kỹ thuật từ 3 đến 26, số tầng truyền giảm từ 1 đến 4 và tỷ số tốc độ từ 1,25 đến 450. Kết hợp với dòng CR, K, S để đạt được tỷ số tốc độ lớn hơn.

2. Phương pháp lắp đặt: ngang, dọc, loại đế xoay, loại cánh tay đòn. Phương thức đầu vào: mặt bích kết nối động cơ, đầu vào trục. Chế độ đầu ra: trục đặc có chốt phẳng, trục rỗng có chốt phẳng, trục rỗng có kết nối đĩa mở rộng, trục rỗng có kết nối spline, trục đặc có kết nối spline và trục đặc có kết nối mặt bích.

3. Nó sử dụng cấu trúc hộp hấp thụ âm thanh, diện tích bề mặt hộp lớn và quạt lớn.Bánh răng trụ và bánh răng côn xoắn ốc, các bộ phận chính của hộp số, được làm bằng thép hợp kim cường độ cao. Các bánh răng được xử lý bằng quá trình cacbon hóa, làm nguội và mài bánh răng. Độ chính xác của thiết bị là GBl0095-88.6. Độ cứng bề mặt răng HRC58-62. Công nghệ mài ít tiếng ồn được sử dụng khi mài bánh răng, giúp giảm độ tăng nhiệt độ và tiếng ồn của toàn bộ máy, cải thiện độ tin cậy khi vận hành và tăng công suất truyền động.

III. Sơ đồ cấu tạo và cách biểu diễn bộ giảm tốc:
